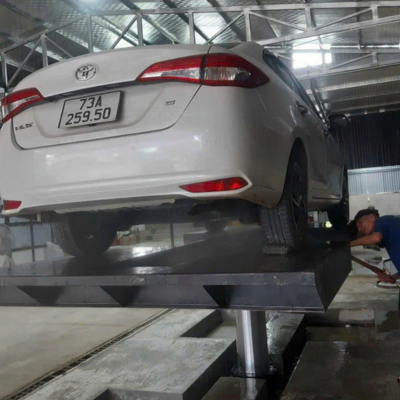

Cầu Nâng 1 Trụ Ấn Độ cánh bướm lắp chìm

THÔNG SỐ KỸ THUẬT CỦA BỘ CẦU NÂNG 1 TRỤ CÁNH BƯỚM LẮP CHÌM

Bộ tiêu chuẩn:
1. 01 bộ ti nhập khẩu Ấn Độ
2. Bình chứa dầu dung tích ~200 lít
3. Bộ van điều khiển khí nén và van dầu thủy lực
4. Đường ống dẫn dầu từ bộ ty tới bình dầu tiêu chuẩn 4m
5. Bàn cầu lắp chìm hoặc lắp nổi + 4 ram dẫn lên cầu ( Sản xuất tại Việt Nam)

CHI TIẾT THÔNG SỐ CỦA TY CẦU NÂNG 1 TRỤ
Xuất xứ: Ấn Độ

Đặc điểm nổi trội
1.Thân xilanh bọc composit chống ăn mòn do hóa chất, ẩm ướt.
2. Thân xilanh bằng vật liệu không gỉ 2 tầng: tầng1 đường kinh xilanh 270mm, tầng 2 đường kính 360mm để tăng cường cứng vững cho mặt bích với thân xilanh
3. Bộ van khóa chính hãng dùng dễ, không cần người có kinh nghiệm sử dụng (của Trung Quốc và một số hãng van khóa khó dùng phải có kinh nghiệm mới điều chỉnh được)

Thông số kỹ thuật

• Tải trọng nâng: 4000 Kgs
• Chiều cao nâng: 1500 mm
• Đường kính piston: 10.6` inch
• Chiều dài bàn nâng: 4600 mm

CHI TIẾT THÔNG SỐ BÌNH DẦU VÀ VAN XẢ

Bình dầu dung tích 200l và bộ van điều khiển khí nén
Thông số kỹ thuật

1. Bình chứa dầu dung tích ~200 lít
2. Bộ van điều khiển khí nén và van dầu thủy lực
3. Đường ống dẫn dầu từ bộ ty tới bình dầu tiêu chuẩn 4m

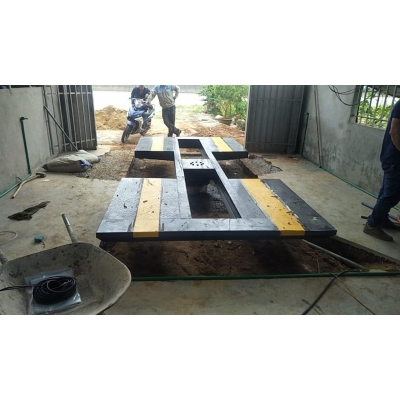

CHI TIẾT MẶT BÀN NÂNG CÁNH BƯỚM LẮP CHÌM
Mặt bàn cánh bướm lắp chìm hiện nay khá được ưa chuộng trên thị trường Việt Nam, sản phẩm là một bộ phận quan trọng của bộ cầu nâng một trụ. Cùng Điện Máy Etek tìm hiểu qua bài viết dưới đây.

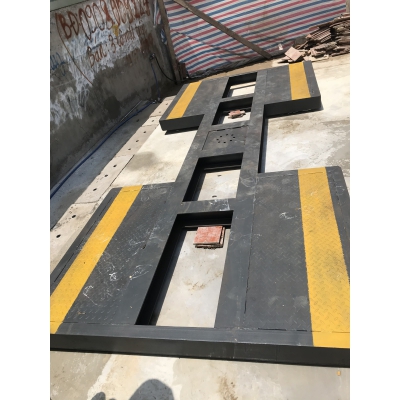

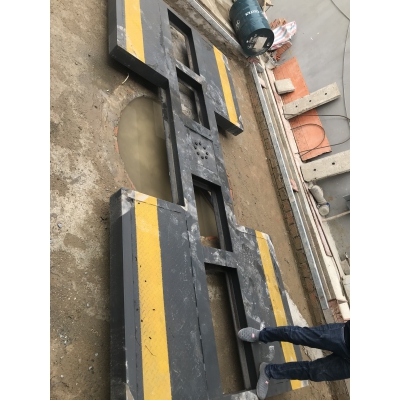

Bàn nâng cánh bướm lắp chìm

Mặt bàn cánh bướm lắp chìm là bộ phận để giữ xe trong quá trình nâng xe, dưới đây là thông tin tổng quan như thông số kỹ thuật và đặc điểm sản phẩm.

Đặc điểm của mặt bàn cánh bướm lắp chìm

Mặt bàn rửa xe ô tô cánh bướm lắp chìm được thiết kế theo tiêu chuẩn của nhà sản xuất

• Mặt bàn cánh bướm được sản xuất từ thép gai nguyên khối nên chịu được áp lực cao.
• Bàn nâng có thiết kế các rãnh đều nhau để tạo độ ma sát cho bánh xe.
• Mặt bàn được làm bằng hợp kim chắc chắn, phủ sơn hợp thẩm mỹ.
• Mặt bàn cánh bướm có chiều dài tổng thể bàn nâng là 4600mm, chiều rộng bàn bánh xe lên là 725mmx2 phù hợp với hầu hết các loại ô tô trên thị trường hiện nay.

Thông số kỹ thuật của mặt bàn cánh bướm lắp chìm

Dưới đây là đặc điểm các thông số kỹ thuật của mặt bàn cánh bướm lắp chìm như chiều dài tổng thể, chiều rộng bàn bánh xe lên, khoảng cách giữa bàn nâng, sức nâng lớn nhất.

Sản phẩm	Mặt bàn nâng cánh bướm lắp chìm
Chiều dài tổng thể bàn nâng:	4600mm
Chiều rộng bàn bánh xe lên:	725mm x 2
Khoảng cách giữa bàn nâng:	750mm
Sức nâng lớn nhất:	4 tấn

Tổng quan về quá trình lắp đặt bộ cầu nâng 1 trụ Ấn Độ cánh bướm lắp chìm

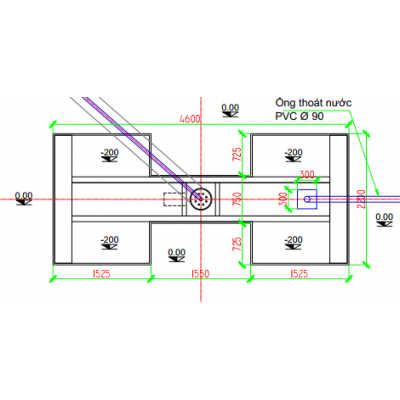

– Trước khi lắp đặt bộ phận kỹ thuật của Điện Máy Etek sẽ đến tận nơi của quý khách để cung cấp bản vẽ và giám sát thi công nền móng, không để một lỗi nào xảy ra làm ảnh hưởng đến quá trình vận hành cũng như sự an toàn cho người sử dụng cầu sau này. Sau 10-15 ngày nền móng đã khô Điện Máy Etek sẽ tiến hành vận chuyển bộ cầu xuống tận nơi và tiến hành lắp đặt trong vòng 1 ngày cho quý khách hàng.

Tiến hành vận chuyển bộ cầu nâng 1 trụ đến nơi lắp đặt
– Điện máy Etek là đơn vị uy tín phân phối độc quyền thương hiệu bộ cầu nâng 1 trụ nhập khẩu từ Ấn Độ, nên về quy trình đóng gói hàng hoá phải chuẩn chỉnh. CO, CQ đầy đủ.

Kỹ thuật tiến hành khưi hộp

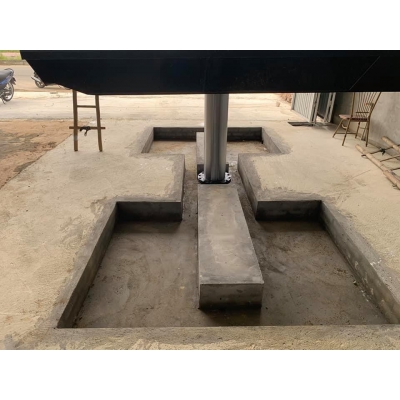

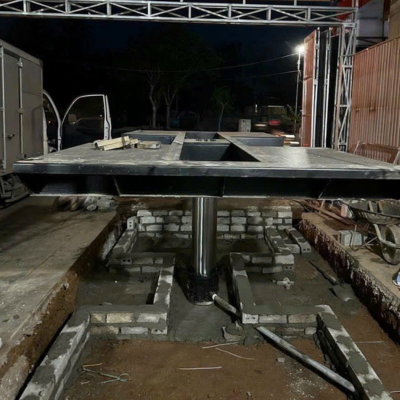

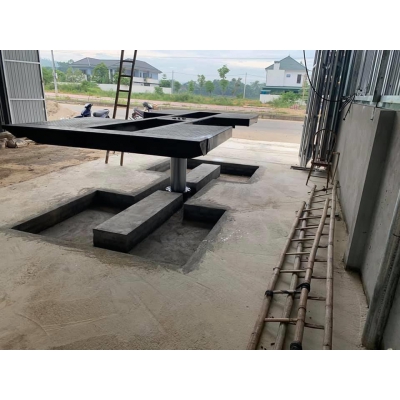

Cẩu ty đặt vào hố móng đã thi công trước đó, cố định và tiến hành đổ bê tông

Sau 10-15 ngày bê tông đã khô hoàn toàn.

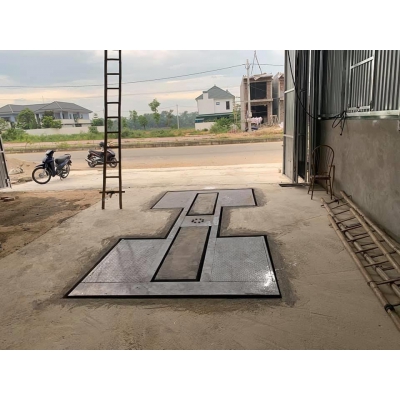

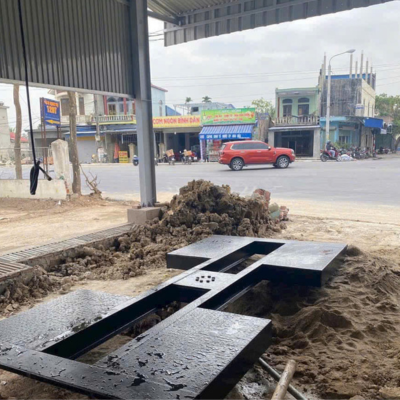

Tiến hành lắp bàn nâng và hoàn thiện phần cốt nền.

Hạ tầng kỹ thuật yêu cầu

1. Dầu thủy lực: 210 lít ( chưa bao gồm)
2. Nguồn khí nén từ 9 -12 Bar với lưu lượng khí 130 phút ( chưa bao gồm)
3. Ống dẫn khí từ máy nén đến bình chứa dầu ( dây hơi cao áp tiêu chuẩn từ bình dầu ra: 1,5 m)
4. Khuyến nghị: Khách hàng nên lắp lọc nước cho hệ khí nén cung cấp khí cho cầu. Mục đích để bảo vệ dầu thủy lực khỏi bị lnhiễm nước, mất phẩm cấp của dầu dẫn đến thay thế tốn kém.

Khách hàng đầu tư trạm rửa xe, chăm sóc xe, detailing cần cân nhắc kỹ các thương hiệu cầu một trụ. Hãy liên hệ với chúng tôi để được tư vấn các đặc điểm, ưu nhược nhằm có cơ sở quyết định lựa chọn. Gọi số 0969 921 483

Điện Máy Etek là đơn vị chuyên cung cấp – lắp đặt cầu nâng rửa xe ô tô chính hãng – các phụ kiện, bộ phận thay thế chính hãng, uy tín chất lượng. Khách hàng mua cầu nâng – mặt bàn nâng rửa xe ô tô được hưởng các chính sách ưu đãi sau:
